01. 零件3D圖面討論
精密模具制造與研發
模具事業部擁有多臺先進精密的加工及檢測儀器，設備力量雄厚，加工精度高，技術團隊擁有多年高端精密模具的開發及制造經驗。
模具開發標準：采用日本MISUMI模具標準
模具驗收服務：可采用批量生產驗收方式（如500模次，3000模次，首批大貨等）
|
精密注塑設備一覽表 |
|||
|---|---|---|---|
|
設備類型 |
設備型號 |
精度 |
數量 |
|
高速機CNC加工中心 |
VC0852 (臺灣) |
3-5μm |
1 |
|
高速機CNC加工中心 |
VC1052 (臺灣) |
3-5μm |
1 |
|
中速機CNC加工中心 |
2016 (臺灣) |
3-5μm |
1 |
|
大型五軸高速加工中心 |
KJ2516(臺灣快捷) |
2-5μm |
1 |
|
精雕機 |
V650 (臺灣) |
2-3μm |
2 |
|
慢走絲 |
AQ750L/AQ600L (日本) |
2-3μm |
3 |
|
數控電火花機 |
CNC850(臺灣) |
3-5μm |
2 |
|
電腦雙頭火花機 |
CNC1800 (臺灣) |
3-5μm |
1 |
|
普通火花機 |
ZNC450/345 (臺灣) |
3-5μm |
2 |
|
精密磨床 |
HSG_618S (臺灣) |
1-3μm |
5 |
|
銑床 |
XG5513/XG5515 (臺灣) |
10-30μm |
3 |
|
自動合模機 |
NC70-1007/NC400 |
2 |
|
|
2.5次元精密測量儀 |
YT-3020M |
2-3μm |
1 |
|
3次元精密測量儀 CMM |
NC8107-C (德國) |
1-2μm |
1 |
模具設計制造流程圖
02. DFM和模容量分析
02. DFM和模容量分析
設計確認和開模前準備
設計確認和開模前準備
07. 模具加工，加工流程：CNC編程和加工，銑床加工，線切割，EDM，打磨，拋光，
07. 模具加工，加工流程：CNC編程和加工，銑床加工，線切割，EDM，打磨，拋光，
08. 模具加工完成后檢驗
08. 模具加工完成后檢驗
09. 合模及組裝
09. 合模及組裝
10. 試模驗證及零件試產
10. 試模驗證及零件試產
11. 客戶確認后出貨
11. 客戶確認后出貨
模具信息概述
◆ 模具類型：汽車精密模具，嬰兒童車模具，兒童安全座椅模具，高端家電模具，電子電器模具等
◆ 模具設計程序：CAD, CAXA, PROE etc.
◆ 模架：DME, HASCO, LKM, MISUMI, JIS etc.
◆ 模材：718H/738H/NAK80/2343/S136H
◆ 模具注塑材料類別：PC, PC/ABS, PMMA, PP, ABS, PA, PA66+GF, POM, PET, TPE, PVC, HDPE etc
◆ 配套模具設備：銑床，車床，打磨機，鉆孔機，CNC，線切割，EDM，線切割，拋光機
◆ 模穴：單個或多個，客戶定制化
◆ 流道類型：熱流道或冷流道，根據客戶要求
◆ 模具壽命：718: 200,000 to 300,000 模次
S136: 300,000 to 500,000 模次
— 汽車功能件模具
汽車風輪件產品實拍
汽車風輪件產品實拍
汽車風輪件模具
汽車風輪件模具
高精密汽車管接頭產品實拍
高精密汽車管接頭產品實拍
高精密汽車管接頭模具實拍
高精密汽車管接頭模具實拍
高精密汽車管接頭模具
高精密汽車管接頭模具
一體風輪產品實拍
一體風輪產品實拍
一體風輪模具實拍
一體風輪模具實拍
一體風輪模具
一體風輪模具

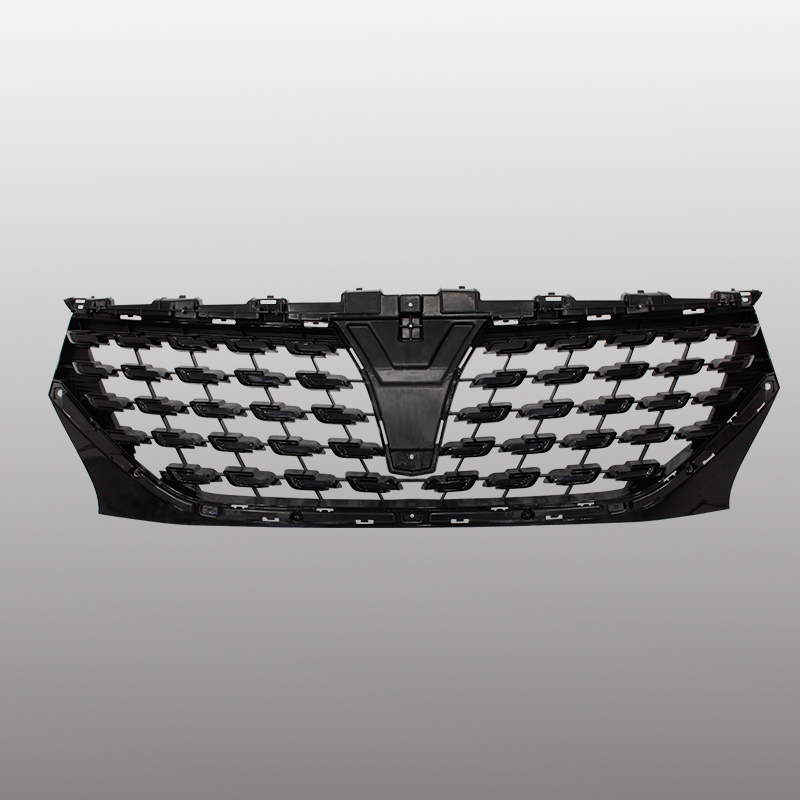

— 汽車內飾件模具

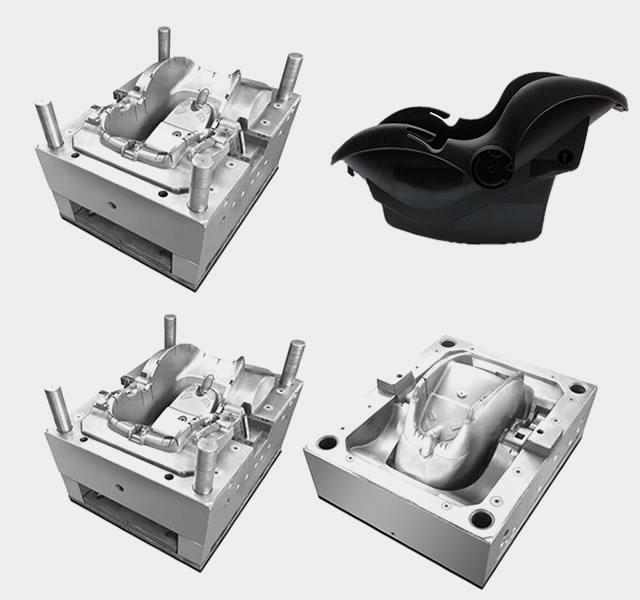

— 其他模具展示
常見問題
問
請問貴司是工廠還是貿易公司？
答
我司是集團企業，自有材料、模具和注塑工廠，提供從材料生產，精密模具制造與研發、精密注塑成型的一體化服務。我司擁有經驗豐富的研發和生產制造團隊。
問
貴司有哪些資質？
答
我司已通過 ISO14001和 IATF16949國際汽車工作組最新認證。
問
一般需要提供給貴司哪些信息進行模具報價？
答
1 產品圖片和尺寸，或產品2D或3D圖
2 模材類型
3 模穴數量
4 模具壽命
5 流道類型
6 注塑參數
問
模具出貨如何包裝？
答
一般來說，我們會用木箱包裝，或者根據客戶要求包裝。
模具表面會涂保護層，內部會涂防銹油，外面用塑膠薄膜包裹。然后使用標準木箱打包運輸。如果客戶已注冊品牌，我們會在客戶授權許可的情況下，使用有客戶品牌的包裝。
問
貴司交期是多久？
答
模具設計確認，以及收到訂金后的30-55天內。依據模具復雜程度具體確定。
